MaschineninterfaceMRX
Maschineninterface
Das Maschineninterface MRX arbeitet zusammen mit den Geräten QR, SRX, SRX-TC
oder MPE TAZ und stellt
dabei
die Steuerbarkeit einer Vielzahl von Maschinen bereit. Werden kundenspezifische Sonderlösungen realisiert,
so kann es auch als eigenständiges Gerät verwendet werden.
Technische Daten MRX
| Breite | 19 Zoll, Anschraublaschen für den Gestelleinbau |
| Höhe | 2 HE |
| Tiefe | Seitenteile 230 mm, Gesamttiefe über BNC-Buchsen 245 mm |
| Anschlussbuchsen | 9 x 9 pin RS422 1 x 9 pin GPI-Input 1 x 9 pin GPI-Output 2 x BNC für BB |
| optional | 1 x 9 pin RS423 serieller Anschluss
für FDL 60/90/Quadra 2 x Parallel-Interface für BCN 51 / 52 4 x Avid-Omneon-Interface |
| Farbe | aluminiumfarben, schwarz |
| el. Anschluss | AC 105 - 265 Volt, ca. 15 Watt, Sicherung 1 Ampère träge |

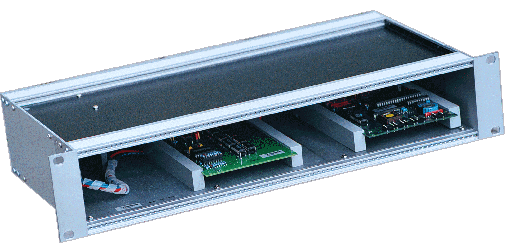

Frontansicht bei geöffnetem Deckel

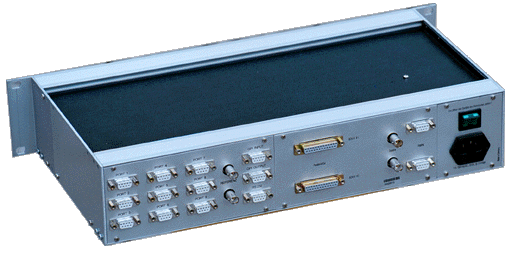

MRX mit 7 Ports für RS422, 4 x GPI-IN, 4 x GPI-OUT und 2 Ports für BCN 51 / 52
Optionen
Parallel-Interface BCN 51 / 52
FDL 60/90/Quadra via RS423
Steuerbare Maschinen
| EVS | XT[2] | XS | |||
| Sony | DVW 500P | DVW 510P | DVWA500P | DVWA510P | DVW CA510P |
| DVR 1000 | DVR 20 | DVR 28 | PCM 7030P | PCM 7050P | |
| BVW 10P | BVW 11P | BVW 15P | BVW 35P | BVW 40P | |
| BVW 60P | BVW 65P | BVW 70P | BVW 75P | BVW 95P | |
| BVW 96P | BVW D75P | PVW2600P | PVW2650P | PVW2800P | |
| BVU 800P | BVU 820P | BVU 850P | BVU 870P | BVU 900P | |
| BVU 920P | BVU 950P | VO 9850P | VO 9800P | BVW 9000P | |
| BVH 2000P | BVH 2500P | BVH 2800P | BVH 3000P | BVH 3100P | |
| EVO 9800P | EVO 9850P | SVO9620 | |||
| MSW-M2000 | MSW-M2100 | MSW-A2000 | IMX J3 | MAV 555 | |
| DSR-80 | DSR-1500 | DSR-1800P | DSR-2000P | DSR DR1000 | |
| PDW 1500 | HDW-M2000 | ||||
| Panasonic | AJ-D350 | AJ-D580 | AJ-D750 | AU-66 | AU-665 |
| AJ-SD93 | AJ-SD955 | AJ-HD1200 | |||
| Pioneer | VDR-V1000P | ||||
| Ampex | DCT 700d | ||||
| Fostex | DAT D-20 | ||||
| BTS Philips |
BCN 51, optional | BCN 52, optional | FDL 60 optional |
FDL 90 optional |
|
| Leitch | VR440 | ||||
| Edifis | Sting | ||||
| Grass Valley | PDR100 via Sony-Emulation | PDR200 via Sony-Emulation | IVDR |
- EVS: EditRec der XT[2] und XS wird unterstützt, File-Load, Local-Server oder Netzwerk-Server
