M12 Maschineninterface

mrx



Das Maschineninterface M12 arbeitet zusammen mit den Geräten QR oder SRX und dient als Interface zu den Maschinen.
Ohne Konfigurationseinstellung ist eine Vielzahl von verschiedenen Maschinen steuerbar.



Technische Daten M12

Breite 19 Zoll, Anschraublaschen für den Gestelleinbau
Höhe 2 HE
Tiefe Seitenteile 230 mm, über BNC-Buchsen 245 mm
Gewicht 3,8 kg

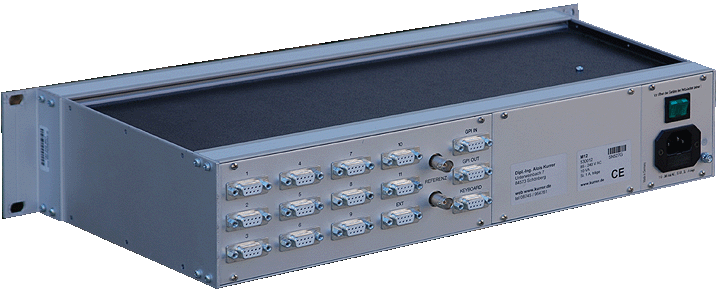

Anschlussbuchsen 11 x 9 pin RS422 für VTR oder Video-Server
1 x 9 pin GPI-Input
1 x 9 pin GPI-Output
1 x 9 pin RS422 Verbindung zum Bedienteil (QR, SRX, MPE TAZ)
2 x BNC für BB
optional 1 x 9 pin RS423 serieller Anschluss für FDL 60/90/Quadra
Farbe aluminiumfarben, schwarz
el. Anschluss AC 105 - 265 Volt, ca. 15 Watt, Sicherung 1 Ampère träge


Frontansicht bei geöffnetem Deckel



Optionen

FDL 60/90/Quadra via RS423



Steuerbare Maschinen

EVS XT[2] XS

Sony DVW 500P DVW 510P DVWA500P DVWA510P DVW CA510P
  DVR 1000 DVR 20 DVR 28 PCM 7030P PCM 7050P
  BVW 10P BVW 11P BVW 15P BVW 35P BVW 40P
  BVW 60P BVW 65P BVW 70P BVW 75P BVW 95P
  BVW 96P BVW D75P PVW2600P PVW2650P PVW2800P
  BVU 800P BVU 820P BVU 850P BVU 870P BVU 900P
  BVU 920P BVU 950P VO 9850P VO 9800P BVW 9000P
  BVH 2000P BVH 2500P BVH 2800P BVH 3000P BVH 3100P
  EVO 9800P EVO 9850P SVO9620
  MSW-M2000 MSW-M2100 MSW-A2000 IMX J3 MAV 555
  DSR-80 DSR-1500 DSR-1800P DSR-2000P DSR DR1000
  PDW 1500 HDW-M2000

Panasonic AJ-D350 AJ-D580 AJ-D750 AU-66 AU-665
  AJ-SD93 AJ-SD955 AJ-HD1200

Pioneer VDR-V1000P

Ampex DCT 700d

Fostex DAT D-20

BTS
Philips
FDL 60 optional

FDL 90 optional



Leitch VR440

Edifis Sting

Grass Valley PDR100 via Sony-Emulation PDR200 via Sony-Emulation IVDR



- EVS: EditRec der XT[2] und XS wird unterstützt, File-Load, Local-Server oder Netzwerk-Server
